Günəş Paneli Kabel Bağlayıcıları

ICHYTI, Çində günəş paneli kabel konnektorlarının peşəkar istehsalçısı və təchizatçısıdır, sizə sərfəli və yüksək keyfiyyətli günəş paneli kabel bağlayıcıları təqdim edir. Ən sərfəli günəş paneli kabel bağlayıcılarını axtarırsınızsa, dərhal bizimlə əlaqə saxlayın! Məhsul təchizatımız müştərilərimizin ehtiyaclarını ödəmək üçün kifayətdir. Xüsusi ehtiyaclarınızı ödəmək üçün OEM xidmətləri də təqdim edirik. Üstünlüklərimizə sürətli çatdırılma, rəqabətli qiymətlər, yüksək keyfiyyət və uzunmüddətli müştəri xidməti daxildir. Bizimlə məsləhətləşməyə xoş gəlmisiniz!

Sorğu göndərin PDF Yüklə

Məhsul təsviri

Çin Təchizatçılar Çin istehsalı olan ICHYTI günəş paneli kabel bağlayıcıları 1500V fotovoltaik sistemlər üçün müştərinin ehtiyaclarına tam uyğunlaşdırılmışdır. günəş paneli kabel konnektorları iki hissəyə bölünür: xəttin sonu və lövhənin ucu və ümumiyyətlə günəş paneli kabel konnektorları adlandırdığımız şey xəttin sonu bağlayıcılarına aiddir. İki hissədən ibarətdir: metal hissələr və izolyasiya hissələri. MC Multi Contact deməkdir, 4 isə metal nüvənin diametrini göstərir.

ICHYTI günəş paneli kabel birləşdiriciləri Parametr (Spesifikasiya)

Bağlayıcı sistem	Î¦4 mm
Nominal gərginlik	1500V DC(IEC)1 1000V/ 1500V DC(UL)2
Nominal cərəyan	17A (1,5 mm2)
	22A(2.5mm2,14AWG)
	30A(4mm2,6mm2,12AWG,10AWG)
Test gərginliyi	6kV(50Hzz1dəq)
Ətraf mühitin temperaturu diapazonu	-40â~ + 90â(IEC) -40â-+75â(UL)
Üst limit temperaturu	+105(IEC)
Əlaqə materialı	Mis, Qalay örtüklü
İzolyasiya materialı	PC/PV
Qoruma dərəcəsi, cütləşdi	IP67
cütləşməmiş	IP2X
Fiş konnektorlarının təmas müqaviməti	0,5 mQ
Alov sinfi	UL94-VO
Təhlükəsizlik sinfi	II
Kilidləmə sistemi	Snap-in
Duz dumanı püskürtmə testi, şiddət dərəcəsi 5	IEC60068-2-52

ICHYTI günəş paneli kabel birləşdiriciləri Performans Tələbləri

◉ Fotovoltaik konnektorlar yaxşı keçiriciliyə malik olmalıdır və kontakt müqaviməti 0,35 milliohm-dan çox olmamalıdır.
◉ Günəş batareyası komponentlərinin təhlükəsizlik performansını təmin etmək üçün kifayət qədər təhlükəsizlik göstəricilərinə malik olmaq lazımdır. Günəş enerjisi avadanlığının istifadə olunduğu mühit və iqlim bəzən son dərəcə sərt ola bilər, ona görə də o, suya davamlı, yüksək temperatura davamlı, korroziyaya qarşı, yüksək izolyasiya və digər göstəricilərə malik olmalıdır və qorunma səviyyəsi IP68-ə çatmalıdır.
◉ Günəş konnektorunun strukturu möhkəm və etibarlı olmalıdır və düzgün daxil edilmiş kişi və dişi birləşdiricilər 80N-dən az olmayan birləşmə qüvvəsinə malik olmalıdır. Qoşulma üçün 4mm ² Kabelin MC4 konnektoru 39A cərəyan keçirərkən 105 dərəcə Selsi yuxarı həddi temperaturu keçməməlidir. MC4/H4 birləşdiricisi kişi və qadın birləşdiriciləri olan tək nüvəli bağlayıcıdır və yaxşı sızdırmazlıq, rahat daxiletmə və asan texniki xidmət və təmir kimi bir çox üstünlüklərə malikdir.

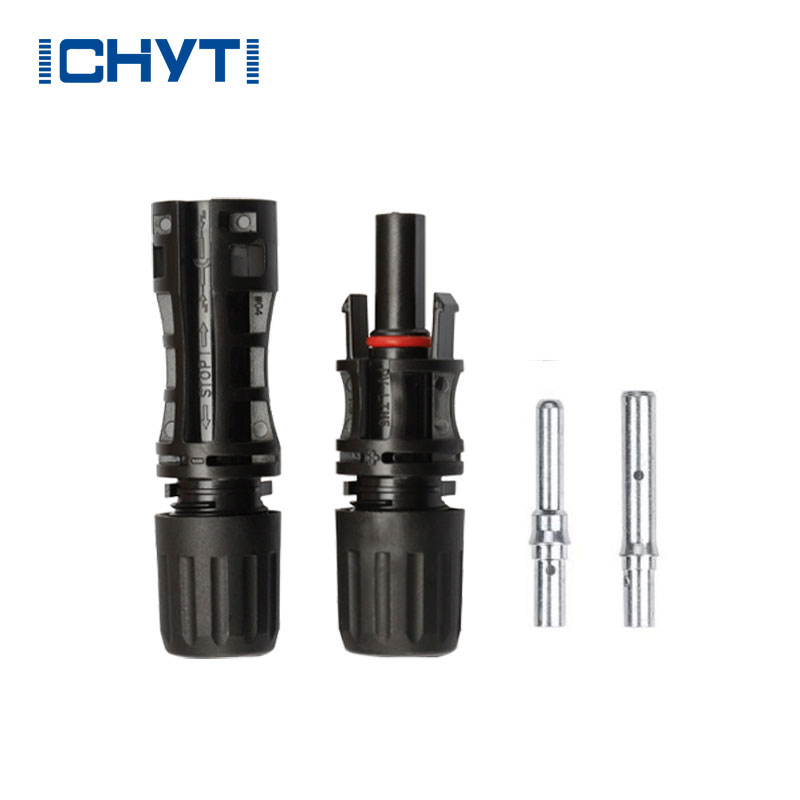

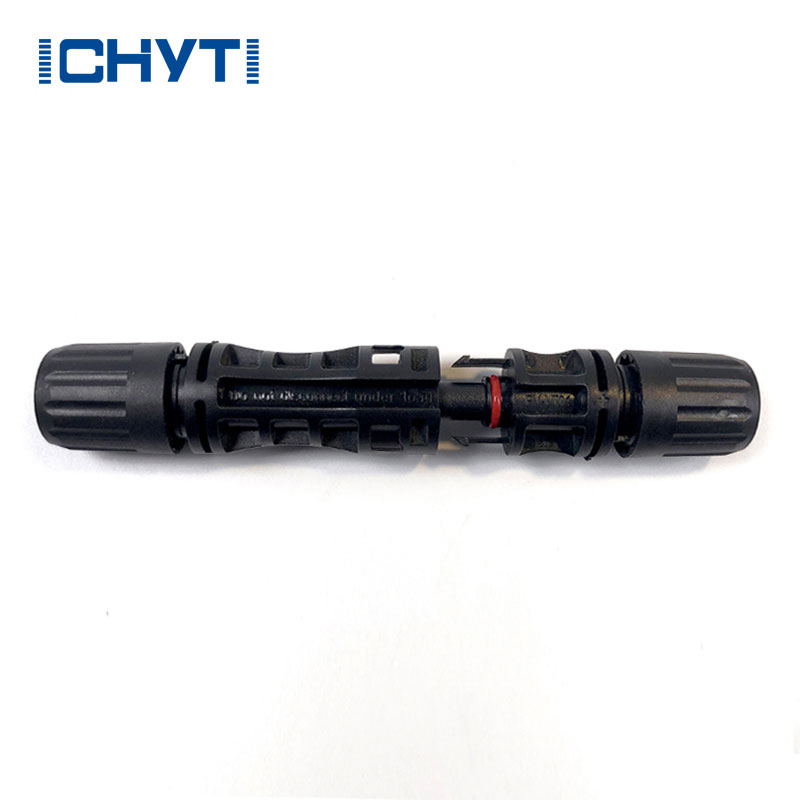

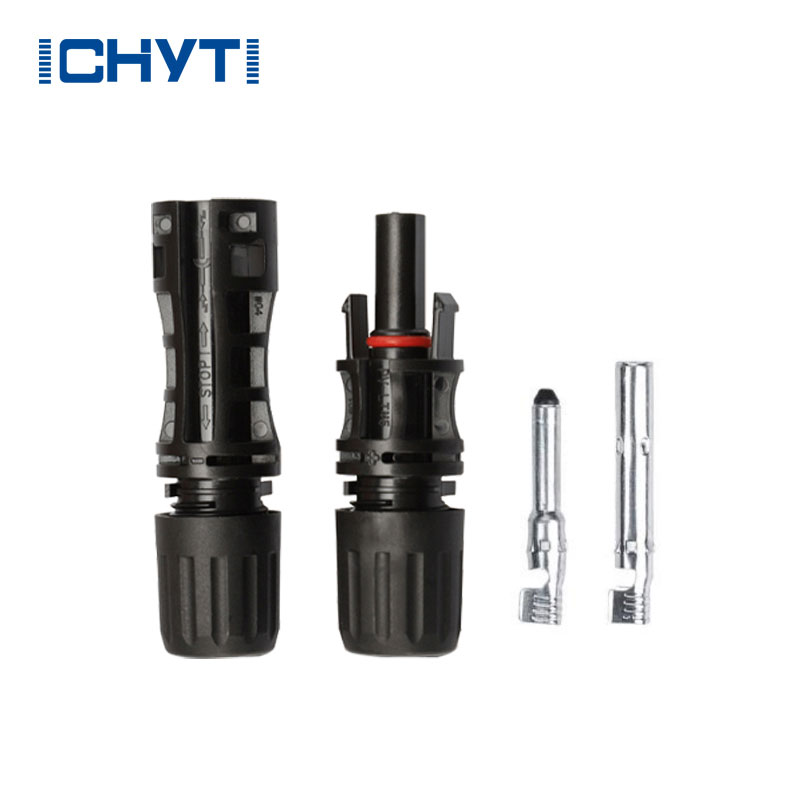

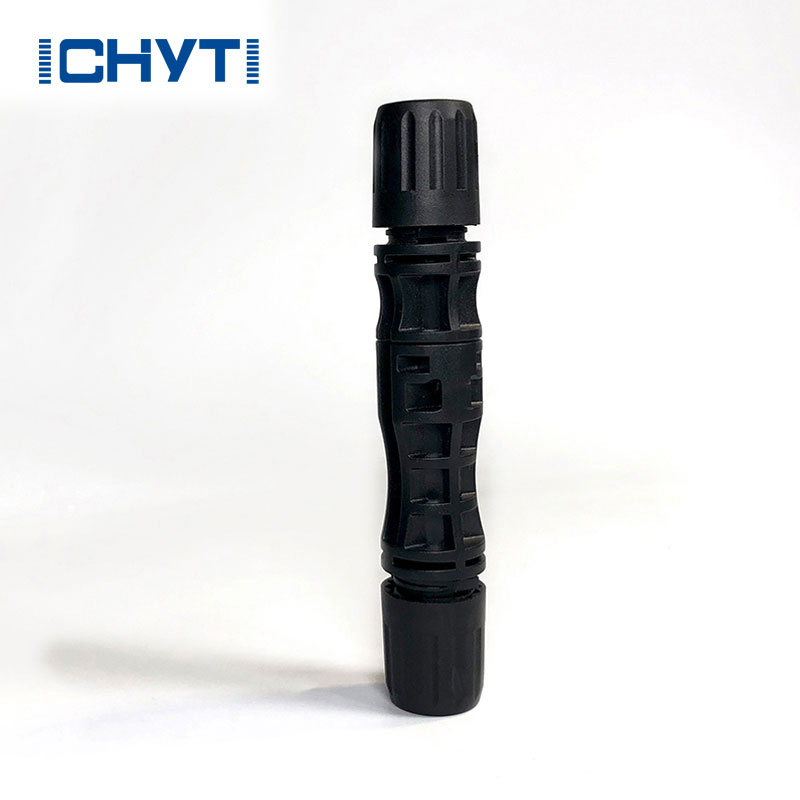

ICHYTI günəş paneli kabel birləşdiriciləri Təfərrüatlar

ICHYTI günəş paneli kabel birləşdiriciləri Ölçülər və naqillər

ICHYTI günəş paneli kabel birləşdiriciləri Quraşdırma tədbirləri

Bir tıxac seçərkən, məhsulun keyfiyyətinə, o cümlədən daxili metal keçiricinin ölçüsünə, materialın qalınlığına, elastikliyinə və böyük cərəyanları daşımaq qabiliyyətinə cavab verən və yaxşı təmasda olan örtüyə uyğunluğuna diqqət yetirilməlidir. Tıxacın qabığının plastiki çatlar olmadan hamar bir səth təmin etməli və interfeys yaxşı möhürlənməlidir. Komponent bağlayıcıları quraşdırarkən, bağlayıcıların qocalmasının, daxili birləşdiricilərin və kabellərin korroziyasının, kontakt müqavimətinin artmasının və hətta alovlanmanın qarşısını almaq üçün günəş işığına və yağışa məruz qalmamaq lazımdır ki, bu da sistemin səmərəliliyinin azalmasına və ya yanğına səbəb olur. qəzalar.

Fotovoltaik bağlayıcıların quraşdırılması və bükmə prosesi son dərəcə vacibdir və peşəkar qıvrım alətlərindən istifadə edilməlidir. Fotovoltaik elektrik stansiyalarının tikintisinə başlamazdan əvvəl müvafiq mühəndis-quraşdırma işçiləri qıvrım əməliyyatları üzrə təlim keçməlidirlər.
