UPS Enerji Təchizatı Sistemlərində 1P/2P/3P/4P DC dövrə kəsicilərinin məftil üsulları

UPS enerji təchizatı sistemlərinin konfiqurasiyasında DC elektrik kəsiciləri batareya dövrələri üçün izolyasiya və həddindən artıq cərəyandan qorunmanın ikili funksiyalarını yerinə yetirir. Müxtəlif növ UPS enerji təchizatı müxtəlif akkumulyator nominal gərginliklərinə və cərəyanlarına uyğundur, beləliklə, müxtəlif qütb sayları ilə DC dövrə açarlarının uyğunlaşdırılmasını tələb edir. Bu məqalə UPS sistemlərində tətbiq olunan 1P/2P/3P/4P DC elektrik kəsicilərinin müxtəlif naqil üsullarını ətraflı izah edəcəkdir.

1. Devre açarları nominal gərginlik və nominal cərəyan daxil olmaqla standart parametrlərə malikdir (1P növləri üçün). Bu parametrlər batareyanın gərginlik və cərəyan tələblərinə cavab vermədikdə, elektrik kəsici dirəklərinin sayını əlavə etməklə və seriyalı paralel qoşulma konfiqurasiyalarını qəbul etməklə işləmə gərginliyi və cərəyan artırıla bilər. Xüsusilə, ardıcıl qoşulma gərginliyi artırır, paralel qoşulma isə cərəyanı artırır.Burada nümunə olaraq 250V nominal gərginliyi götürürük.

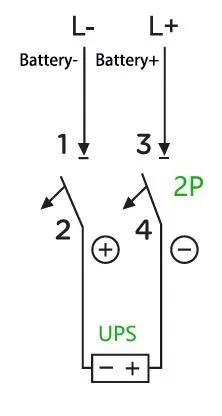

A:Məsələn: 40 kVA gücü və 32 elementdən ibarət nominal batareya sırası olan UPS üçün (bərabərləşdirici doldurma gərginliyi: 14 V × 32 = 448 V; yalnız təsvir məqsədləri üçün istifadə olunan yalnız 13,6 V float doldurma gərginliyi olan akkumulyatorlar da var) maksimum işləmə cərəyanı 40 kVA × 0 ÷ 0 ÷ 0 V hesablanır. = 139 A (güc əmsalı 1,0, səmərəlilik 90% və hər bir hüceyrə üçün 10 V-lik UPS tərəfindən təyin edilmiş kəsmə gərginliyi nəzərə alınmaqla). Bu halda, 2P 500 V 200 A elektrik açarı kifayətdir. Naqillərin çəkilməsi üsulu aşağıdakı kimidir:

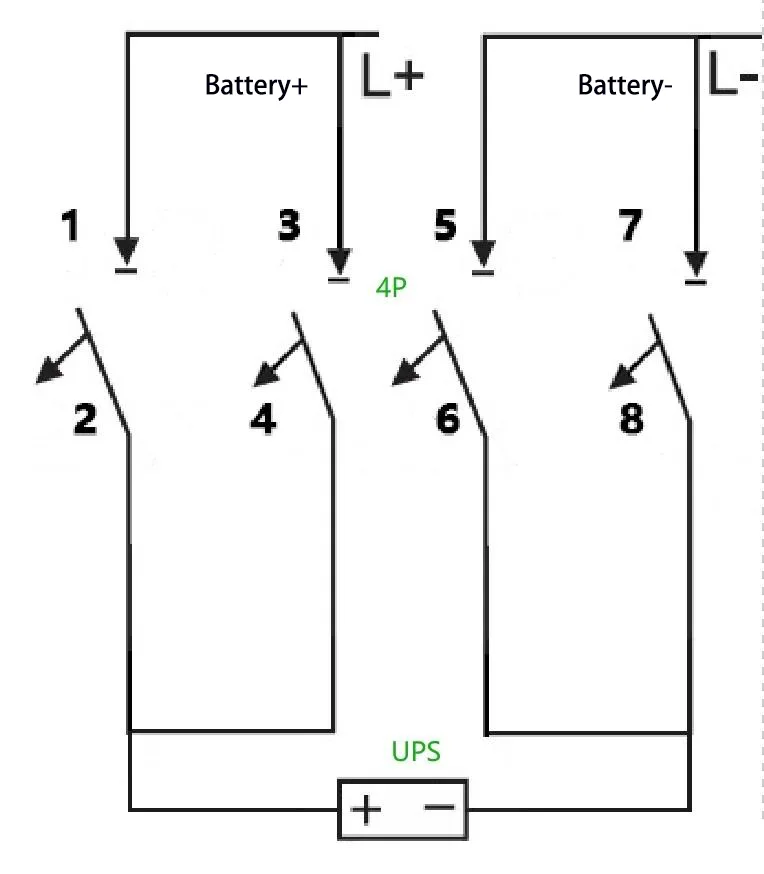

B:Əvəzində 2P 500 V 100 A elektrik açarı istifadə edilsə nə olacaq? Bu tələb 4P açarı ilə yerinə yetirilə bilər, xüsusən də cərəyan keçirmə qabiliyyətini artırmaq üçün iki dəst 2P açarı paralelləşdirməklə. Naqillərin çəkilməsi üsulu aşağıdakı kimidir:

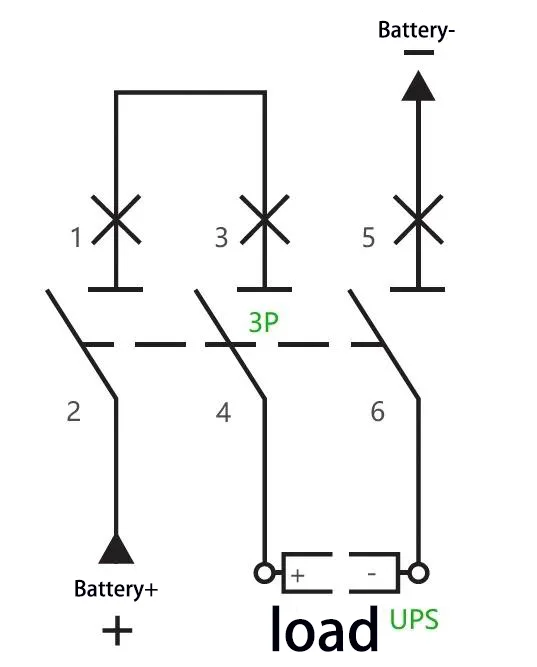

C:Məsələn: 40 kVA tutumlu və 40 elementdən ibarət nominal akkumulyator silsiləsi (bərabərləşdirici yük gərginliyi: 14 V × 40 = 560 V) olan UPS üçün maksimum əməliyyat cərəyanı 40 kVA × 1,0 ÷ 90% ÷ 10 V ÷ 40 = 111 A kimi hesablanır. onun iki qütbü sıra ilə bağlanır. Naqillərin çəkilməsi üsulu aşağıdakı kimidir:

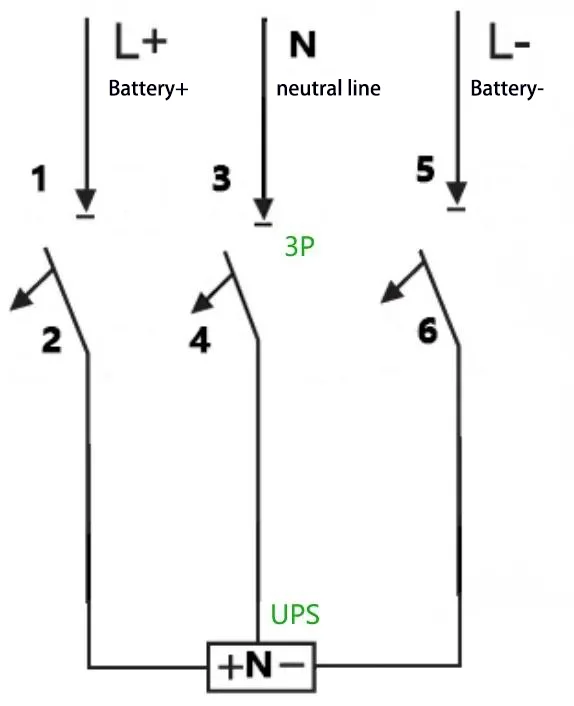

D:Məsələn: 40 kVA gücü, 32 elementdən ibarət nominal akkumulyator simli və neytral naqil bağlantısı (bərabərləşdirici yük gərginliyi: 14 V × 32 = 448 V, yəni ± 224 V) olan UPS üçün maksimum iş cərəyanı 40 kVA × 1.0 ÷ 90 V A ÷ 3 ÷ 1 ÷ 90% hesablanır. 500 V 200 A elektrik açarı qəbul edilə bilər və naqil üsulu aşağıdakı kimidir:

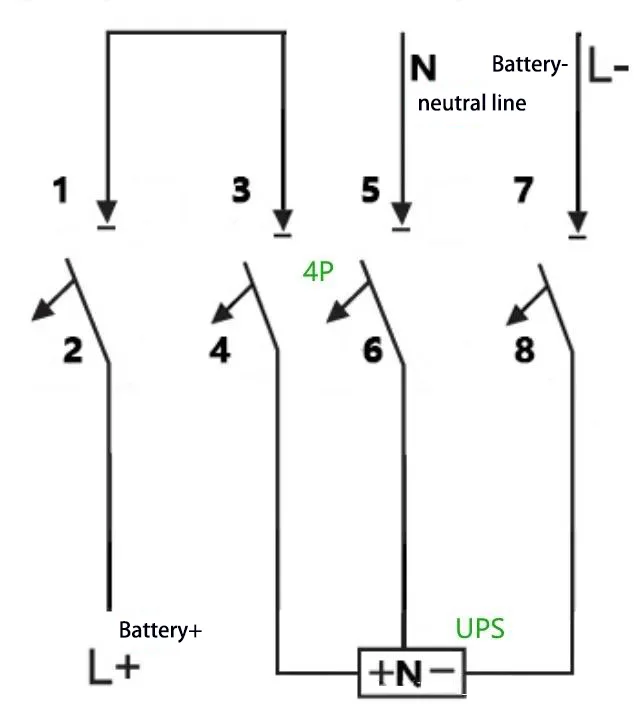

E:Məsələn: 40 kVA gücü, 40 elementdən ibarət nominal akkumulyator xətti və neytral naqil bağlantısı (bərabərləşdirici yük gərginliyi: 14 V × 40 = 560 V, yəni ± 280 V) olan UPS üçün maksimum iş cərəyanı 40 kVA × 1,0 ÷ 90 V A 1 ÷1 ÷ 1 ÷ 90% hesablanır. 750 V 150 A elektrik açarı qəbul edilə bilər, onun iki qütbü sıra ilə bağlıdır. Naqillərin çəkilməsi üsulu aşağıdakı kimidir:
