Fotovoltaik kombiner qutusunun səhv təhlili və təhlili

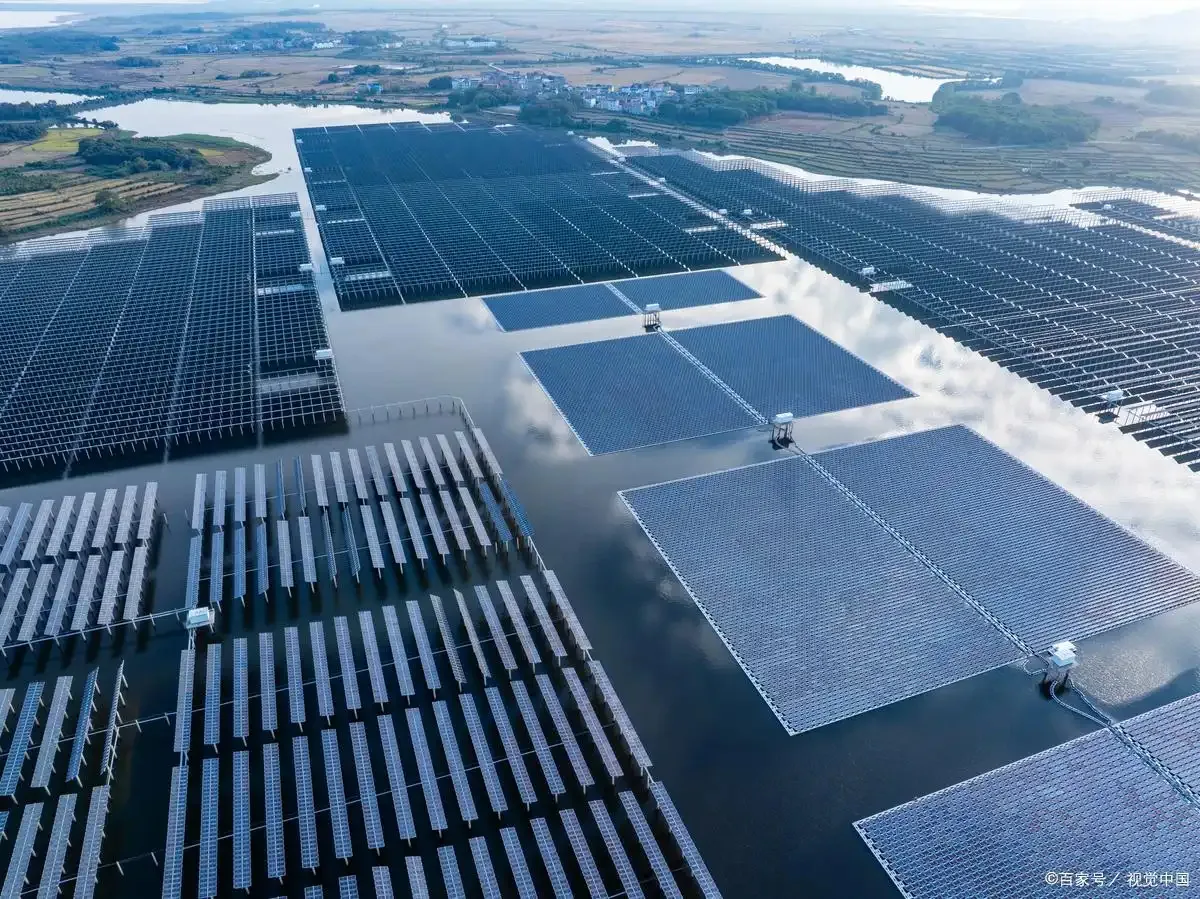

Müasir yaşıl enerjinin vacib bir hissəsi olaraq, fotovoltaik elektrik stansiyalarının istismarı və istismarı vacibdir. Fotovoltaik elektrik stansiyalarında əsas elektrik avadanlığı olaraq, kombiner qutusu gündəlik işləmə və istismarda ən çox əhəmiyyət kəsb edir.

PV birləşən qutusunun əsas funksiyaları və quruluşu

Bir fotovoltaik birləşən bir qutunun əsas funksiyası bir çox fotovoltaik sətirdən DC elektrik enerjisi toplamaq və nəqliyyat vasitəsi və ildırım tutanlar kimi qoruyucu qurğular vasitəsilə sonrakı DC Distribution şkaflarına və ya inverterlərə etibarlı şəkildə ötürməkdir. Onun quruluşu ümumiyyətlə bir qutu qabığı, DC giriş terminalı, ildırım qorunması, DC dövrə açarı, monitorinq bölməsi və məftil terminalları daxildir.

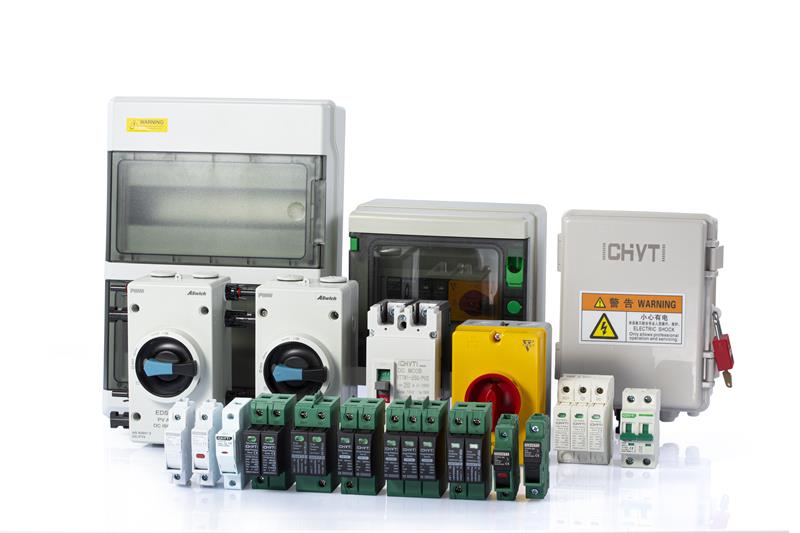

Aşağıdakı, kombinator qutusunun daxili quruluşunun sxematik bir diaqramıdır:

◆ qutu qabığı:Paslanmayan poladdan və ya plastik materialdan hazırlanmış, yaxşı möhürləmə, korroziya müqaviməti və istilik yayılmasıdır. Qoruma səviyyəsi ümumiyyətlə toz və nəmin daxil olmasının qarşısını ala bilən IP65-ə çatır.

◆ DC Giriş Terminalı:Hər bir Combiner qutusuna müxtəlif fotovoltaik iplərin alınan cərəyanlarına uyğun bir çox giriş portu var. Hər bir liman, asan simli bağlantı üçün MC4 bağlayıcıları və ya xüsusi tel terminləri ilə təchiz edilmişdir.

◆ İldırım qorunması:Şimşək arbarında, ümumiyyətlə, fotovoltaiklər üçün xüsusi olaraq hazırlanmış bir artlayıcı (SPD), ildırımdan qaynaqlanmağın qarşısını almaq və sistemin ildırım zərərindən qorunmasının qarşısını almaq üçün istifadə olunur.

◆ DC Circuit Breaker:Hər giriş terminalı, həddindən artıq qorunma üçün bir DC dövrə qırıcısı ilə təchiz edilmişdir. Anormal cərəyan (məsələn, qısa dövrə və ya yükləmə kimi) aşkar edildikdə, dövrə fotovoltaik modul və sistemlərin təhlükəsizliyini qorumaq üçün dövrə avtomatik olaraq ayrılır

◆ Məftil terminalları:İçəridə aydın işarələr olan məftil terminalları, yoxlama və problemi aradan qaldırmaq üçün texniki heyət üçün əlverişlidir.

Ümumi günah təhlili və pv kombiner qutusunun quruluşu

◆ Dövrə qırıcılarının tez-tez sürüşmə fenomeninin təhlili

Köklənməyə səbəb olur

Emal təlimçisi: İlk addım təsirlənmiş giriş dövrəsini təcrid etməkdir və sonra anormal komponenti dəqiq bir şəkildə tapmaq üçün müvafiq dövrə gərginliyini və müvafiq fotovoltaik sətirin açıq dövrə gərginliyini dəqiq ölçmək üçün bir multimetrdən istifadə etməkdir. İlkin yoxlama zamanı açıq problemlər tapılmasa, izolyasiya zərərlərinin qocalma, aşınma və ya xarici amillər səbəb olub-olmaması üçün birləşdirilmiş kabelləri diqqətlə yoxlamaq lazımdır. Nəhayət, raponer, gərginlik və digər parametrlərin sistem tələblərinə uyğun olub-olmaması da daxil olmaqla dairə açarının özünün qiymətləndirməsi, o cümlədən sistem tələblərinə uyğun olub-olmaması da nəzərə alınmır. Lazım gələrsə, sistemin sabit işləməsini təmin etmək üçün əvəz edilməlidir.

◆ Şimşək Artrester Uğursuzluğu üçün cavab strategiyaları

Uğursuzluğun səbəbi: Sistemi ildırım tətillərindən və həddindən artıq qorumaq üçün əsas avadanlıq kimi, ildırım həbsləri tez-tez sistemin daxili həddən artıq üstünlüyü və ya daxili həddindən artıq olması səbəbindən tez-tez uğursuz olur.

Proses: Göstərici pəncərəsinin statusunu mütəmadi olaraq yoxlamaq və ya şimşək ardıcıllığının LED işığı uğursuzluğun qarşısını almaq üçün təsirli bir vasitədir. Göstərici pəncərəsi qırmızıya çevrildikdən və ya ekranı itirdikdən sonra, ildırım arbarı zədələnib və potensial təhlükəsizlik risklərindən qaçmaq üçün dərhal əvəz olunmalıdır.

◆ Kombiner qutusunda yüksək daxili temperatur probleminin həlli

Səbəb Təhlili: Kombinator qutusunun daxili temperaturu, ümumiyyətlə, istilik dağılması deliklərini bloklayan xarici obyektlər, qutu içərisində həddindən artıq toz toplaması və ya həddindən artıq cərəyanın səbəb olduğu istilik elementlərinin həddən artıq istiliyinə görə.

Həll yolu: Əvvəlcə maneəsiz hava dövranı təmin etmək üçün, havalandırma və birləşən qutunun dağıntı deliklərini təmizləmək və istilik etmək lazımdır. Eyni zamanda, istilik müqavimətini azaltmaq üçün qutunun içərisindəki tozu yoxlayın və çıxarın. Problem kökündən həll olunmamışsa, soyutma fanatı əlavə etmək və ya qutunun temperaturun içərisindəki temperaturun təsirini azaltmaq üçün qutunun izolyasiya dizaynını optimallaşdıran hesab edilə bilər. Bundan əlavə, sistem cərəyanının etibarlı bir sıra içərisində olmasını təmin etmək üçün həddindən artıq cari və tənzimləmə və ya təmir mənbəyini izləmək lazımdır.

◆ Kabel birgə həddindən artıq istiləşmə problemi

Səbəb təhlili: Kabel oynaqlarının həddindən artıq istiləşməsi əsasən əlaqə müqavimətini artıran və çox miqdarda istilik yaradan zəif təmas səbəbi ilə əlaqədardır.

Təqdimat üçün təklif: Kombiner qutusunun içərisində və xaricində kabel oynaqlarının temperaturunu müntəzəm olaraq izləmək üçün infraqırmızı istilik görüntüsünü istifadə edin. Bir dəfə anormal yüksək temperatur nöqtələri tapıldıqdan sonra yanğın qəzalarının qarşısını almaq üçün müvafiq dövrələr dərhal kəsilməlidir. Eyni zamanda, həddindən artıq qızdırılan birləşmənin bərkidici vəziyyətini yoxlayın və zəruri hallarda birləşməni və zədələnmiş hissələri dəyişdirin və oynağın yaxşı əlaqəsini təmin etmək üçün dəyişdirin.

PV birləşən qutu üçün nöqsanın qarşısının alınması və istismar quruluşu

◆ Daimi yoxlama planı

Bütün aspektlərin plana uyğun olaraq icra edilməsini təmin etmək üçün elektrik təhlükəsizliyi yoxlamaları, təmizlik və təmir, performans sınağı və s. O cümlədən ətraflı yoxlama planı hazırlayın.

◆ Ətraf mühitin uyğunlaşdırılması tənzimlənməsi

Yüksək temperatur və yağışlı ərazilərdə nəmli və isti bölgələrdə nəmli və istilik dissidasiya tədbirlərinin gücləndirilməsi, böyük qum fırtınaları olan təmizlik tezliyini artıran və tıxanma və aşınmaların azaldılması kimi müxtəlif iqlim şəraiti üçün müvafiq iqlim şəraiti üçün müvafiq iqlim şəraiti üçün müvafiq tədbirlər görülməlidir.

◆ Ehtiyat hissələri idarəetmə və inventarizasiya

Lazımi ehtiyat hissələri inventarizasiyasını, şimşək çəkiciləri, bağlayıcılar, bağlayıcılar və s. Kimi həssas hissələri qorumaq

◆ Texniki təlim və mübadilə

Peşəkar təlimdə iştirak etmək, ən son əməliyyat və təmir texnologiyalarını və günah işlərini bölüşmək üçün əməliyyat və texniki xidmət qrupunu təşkil edin və komandanın ümumi bacarıq səviyyəsini və fövqəladə halların imkanlarını artırın.

◆ Daimi yoxlama və təmizlik

Toz və kirləri çıxarmaq üçün hər üç aydan bir-altı aydan bir-altı aya qədər olan bir kombiner qutusunun xarici hissəsini təmizləmək və istilik dağılmazlıq deliklərini maneəsiz saxlamaq tövsiyə olunur; Eyni zamanda, su buxarı infiltrasiyasının olmadığını təmin etmək üçün qutunun möhürlənməsini yoxlayın.

◆ Elektrikli performans testi

Ən azı ildə bir dəfə ildə hərtərəfli bir elektrik performansı testi, o cümlədən hər bir giriş dövrəsinin normal olmasını, dövrə qırıcılarının və ildırım həbs edənlərin iş vəziyyətini yoxlamaq və rabitə modulunun əlaqələrinin dayanıqlığını təmin etmək üçün hərtərəfli elektrik performansı testi keçirin.

◆ İldırım qorunması və əsaslandırma təsdiqlənməsi

Şimşək qoruyucu sistemin səmərəliliyini mütəmadi olaraq yoxlayın, ildırım arbarının statusunun göstəricisini yoxlayın və zəruri hallarda ildırım qorunması testi keçirin; Eyni zamanda, kombiner qutusunun əsaslı davamlılığının və əsaslı müqavimət göstərilməsini təmin edin.
