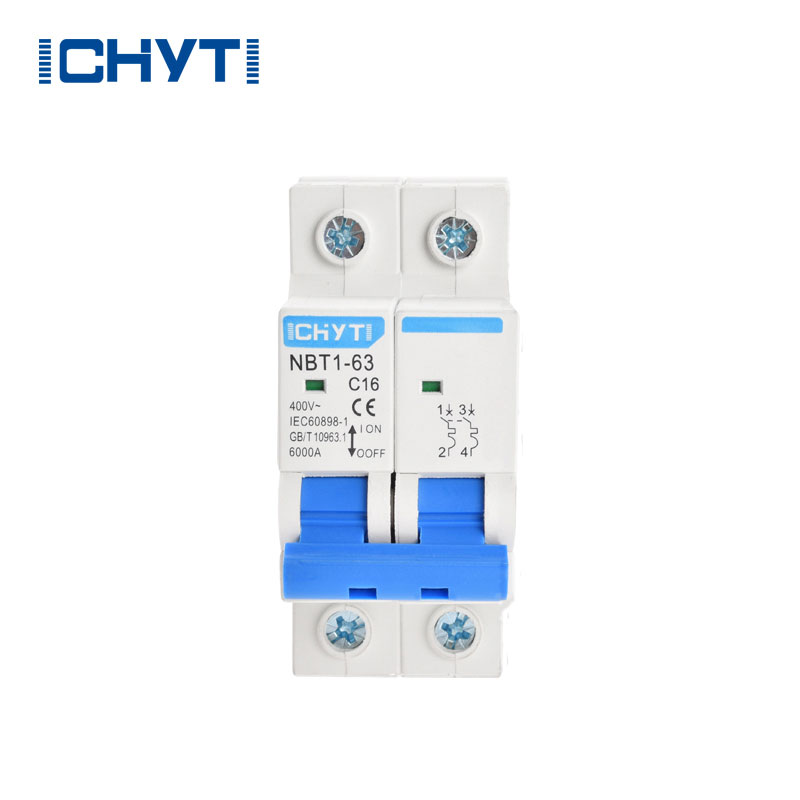

2 Qütb 63a Ac Mcb

ICHYTI, 2 pole 63a ac mcb-nin tədqiqat və inkişaf etdirilməsi, istehsalı və satışı üzrə ixtisaslaşmış peşəkar istehsalçıdır. ICHYTI hazırda 16 müxtəlif seriya və 600-dən çox spesifikasiya ilə geniş çeşiddə məhsullar təklif edir. Qabaqcıl istehsal və sınaq qurğuları, xüsusi Ar-Ge komandası və elmi istehsal proseslərinə sadiqlik və ciddi keyfiyyət idarəetmə sistemləri ilə ICHYTI yüksək keyfiyyətli elektrik məhsulları üçün etibarlı və etibarlı mənbədir.

Sorğu göndərin PDF Yüklə

Məhsul təsviri

https://youtu.be/oHB6RjLBMo4

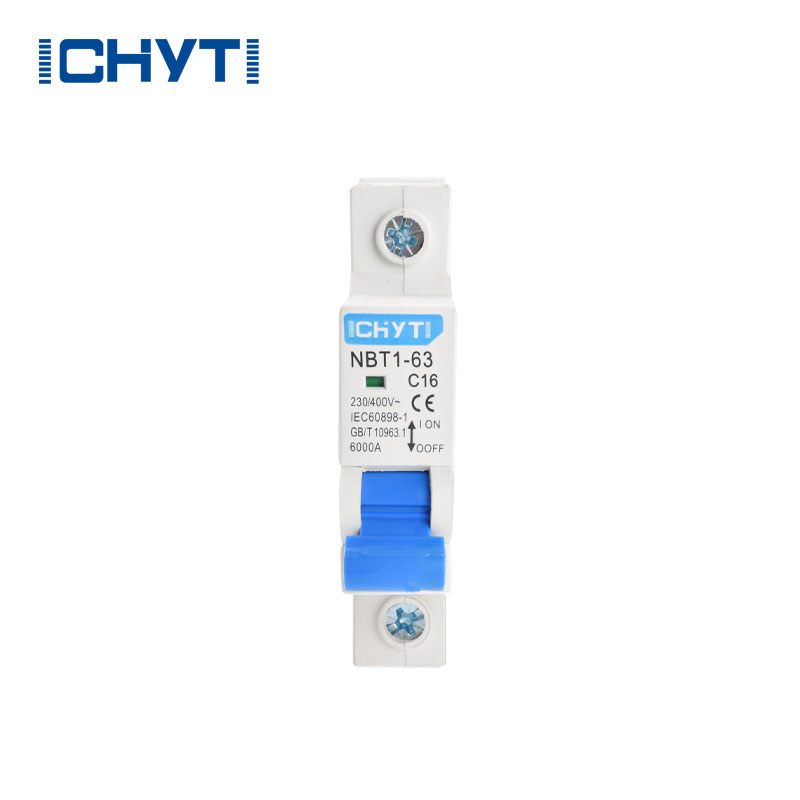

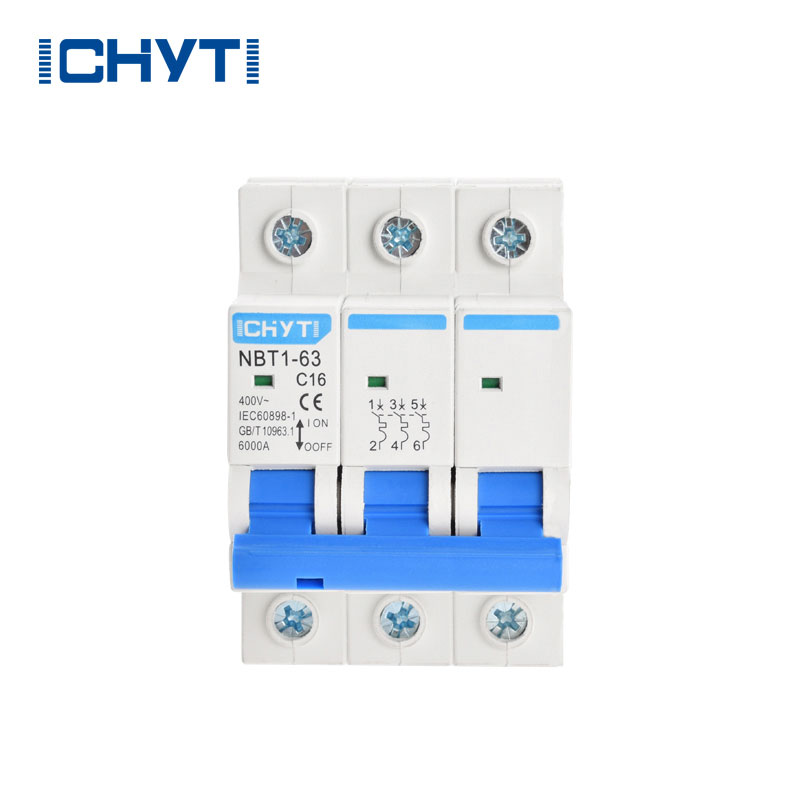

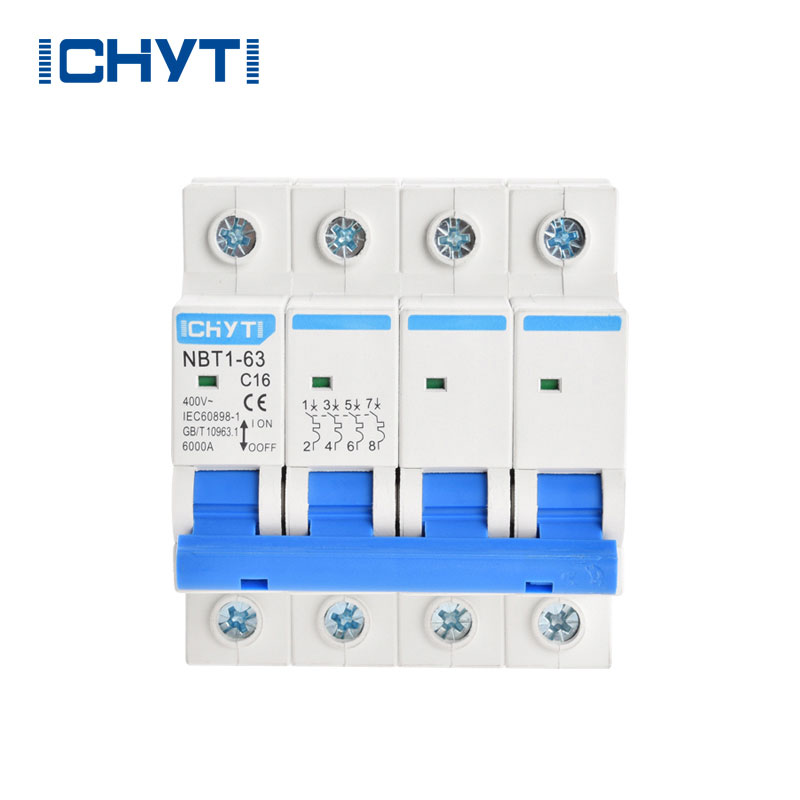

Çin Təchizatçıları ICHYTI Ucuz 2 qütblü 63a ac mcb Çin istehsalı Mikro Circuit Breaker və ya Minimal Circuit Breaker üçün qısaldılmışdır və elektrik terminalı paylayıcı qurğuların tikintisində ən çox istifadə olunan terminal mühafizə cihazıdır. 2 pole 63a ac mcb 63A-dan aşağı olan tək fazalı və üç fazalı dövrələr üçün uyğundur və qısa qapanma, həddindən artıq yüklənmə və həddindən artıq gərginlikdən qorunmaq üçün istifadə edilə bilər, o cümlədən tək dirəkli 1P, iki qütblü 2P, üç qütblü 3P, və dörd qütblü 4P.

ICHYTI 2 pole 63a ac mcb Parametr (Spesifikasiya)

Məhsul Modeli	NBT1-63
qütb	1P	2P	3P	4P
Nominal cərəyan (A)	6, 10, 16, 20, 25, 32, 40, 50r63
Nominal Gərginlik (V)	230/400	400	400	400
Qırılma qabiliyyəti (kA)	6
Rəng	Ağ və şəffaf
Xarakterik əyri	C
İşləmə temperaturu	-5~+40
Qapalı Sinif	IP20
Standart	IEC60898-1
Tezlik	50/60Hz
Elektrik Ömrü	8000 dəfədən az deyil
Mexanik Həyat	20000 dəfədən az olmayaraq

ICHYTI 2 pole 63a ac mcb İş prinsipi

◉ MCB, əsasən iş mexanizmlərindən, kontaktlardan, qoruyucu qurğulardan (həddindən artıq cərəyan, istilik buraxılışları və aşağı gərginlik buraxılışları daxil olmaqla) və qövs söndürmə sistemlərindən ibarət olan bir bina elektrik terminalı mühafizə cihazıdır. Əməliyyat mexanizmi əl ilə və ya elektriklə bağlana bilər və bağlandıqdan sonra sərbəst buraxma mexanizmi əsas kontaktı kilidləyir. Həddindən artıq cərəyan buraxma və istilik buraxma əsas dövrə ilə ardıcıl olaraq bağlanır, aşağı gərginlik buraxma isə enerji təchizatı ilə paralel bağlanır.

◉ Dövrədə qısaqapanma və ya ciddi həddindən artıq yüklənmə baş verdikdə, həddindən artıq cərəyan buraxma bobini bir maqnit sahəsi yaradır, armaturun sərbəst buraxma mexanizmini udmasına və işləməsinə səbəb olur və bununla da əsas kontaktın açılmasına səbəb olur. Dövrə həddindən artıq yükləndikdə, termal buraxılışın termal komponenti qızdırılır, bu da bimetalik təbəqənin əyilməsinə səbəb olur və sərbəst buraxma mexanizmini işə salır. Dövrə gərginlik altında olduqda, aşağı gərginlik buraxma armaturu sərbəst buraxılır və sərbəst buraxma mexanizminin işləməsinə səbəb olur.
